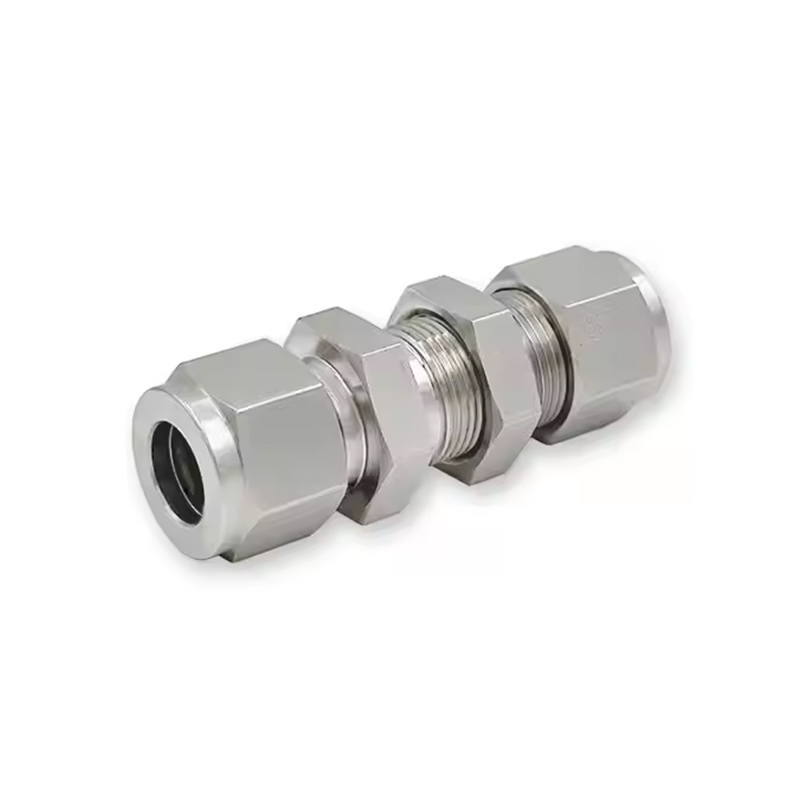

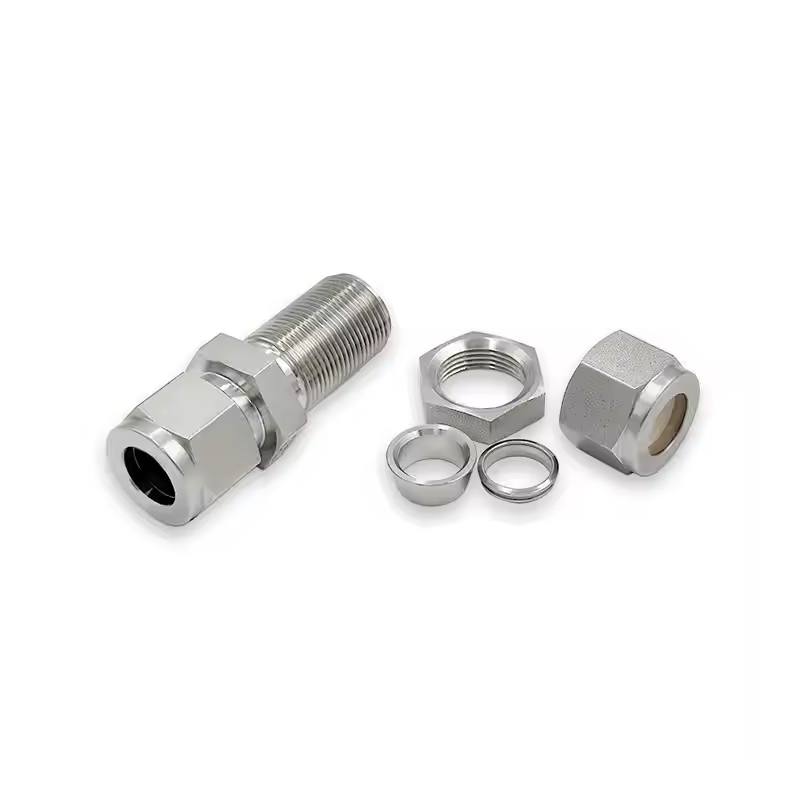

Złączki grodziowe ze stali nierdzewnej

Złączki grodziowe ze stali nierdzewnej produkowane są w procesie kucia, który jest metodą formowania materiałów ze stali nierdzewnej poprzez przyłożenie sił ściskających w celu uzyskania pożądanego kształtu. Technika ta pozwala uzyskać gęstszą strukturę o lepszych właściwościach mechanicznych, ponieważ ziarna materiału są ułożone wzdłuż kierunku przyłożonej siły. Wykorzystuje typ połączenia kompresyjnego, który jest jedną z najczęściej stosowanych metod tworzenia bezpiecznych, szczelnych połączeń w różnych zastosowaniach przemysłowych. W przypadku połączenia zaciskowego tuleja jest dociskana do rury lub rury, tworząc szczelne uszczelnienie, które zapobiega wyciekaniu medium. Mechanizm ten zapewnia, że złączka utrzymuje rurę na miejscu, zapobiegając ruchowi lub rozłączeniu. Złączki zaciskowe są łatwe w montażu i demontażu, ponieważ nie wymagają spawania, lutowania ani innych skomplikowanych procedur. Ta prostota skraca czas potrzebny na instalację.

Skontaktuj się z nami

POPRZEDNI: Złączki żeńskie z podwójnymi tulejami ze stali nierdzewnej NASTĘPNY: Brak następnego artykułu

Opisz
Parametr

Opisz

Materiał: stal nierdzewna

Technika: Kute

Typ: Unia

Miejsce pochodzenia: Jiangsu, Chiny

Nazwa marki: SAM-LOK

Połączenie: Kompresja

Struktura: złącze, kolano, trójnik, krzyż, gródź, złącze męskie lub żeńskie

Ciśnienie robocze: 3000-6000 psi

Kształt: równy

Kod głowy: sześciokąt

Rozmiar OD: 1/16''-1'', 3mm-25mm

Medium: woda, olej, gaz, kwas, zasada i tak dalej

Specjalna obróbka: obróbka twardości okuć

Leczenie orzechami: posadzone srebrem

Temperatura pracy: od -20 do 200 stopni celsjusza

Parametr

Rurka T OD (w.)	Podstawowe Zamawianie Numer	Wymiar, cale (mm)						Otwór w panelu Rozmiar cale (mm)	Maks. panel Grubość cale (mm)
Rurka T OD (w.)	Podstawowe Zamawianie Numer	L	C	E	D	F	G	Otwór w panelu Rozmiar cale (mm)	Maks. panel Grubość cale (mm)
1/16	-BU-FT1	1,24(31,5)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,31(7,9)	0,31(7,9)	0,20(5,2)	0,12(3,0)
1/8	-BU-FT2	2,02(51,3)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,50(12,7)	0,50(12,7)	0,33(8,3)	0,50(12,7)
3/16	-BU-FT3	2,11(53,6)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)	0,56(14,3)	0,39(9,9)	0,50(12,7)
1/4	-BU-FT4	2,27(57,7)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,63(15,9)	0,63(15,9)	0,45(11,5)	0,40(10,2)
5/16	-BU-FT5	2,39(60,7)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,69(17,5)	0,69(17,5)	0,52(13,1)	0,44(11,2)
3/8	-BU-FT6	2,45(62,2)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,75(19,1)	0,75(19,1)	0,58(14,7)	0,44(11,2)
1/2	-BU-FT8	2,80(71,1)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,94(23,8)	0,94(23,8)	0,76(19,4)	0,50(12,7)
5/8	-BU-FT10	2,86(72,6)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)	1,06(27,0)	0,89(22,6)	0,50(12,7)
3/4	-BU-FT12	3,11(79,0)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,19(30,2)	1,19(30,2)	1,02(25,8)	0,66(16,8)
7/8	-BU-FT14	3,33(84,6)	1,02(25,9)	0,72(18,3)	1,25(31,8)	1,31(33,3)	1,37(34,9)	1,14(29,0)	0,75(19,1)
1	-BU-FT16	3,77(95,8)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,63(41,3)	1,63(41,3)	1,33(33,7)	0,75(19,1)
11/4	-BU-FT20	4,85(123,2)	1,62(41,1)	1,09(27,8)	1,87(47,6)	1,87(47,6)	1,87(47,6)	1,64(41,7)	0,75(19,1)
11/2	-BU-FT24	5,48(139,2)	1,97(50,0)	1,34(34,0)	2,25 (57,2)	2,25 (57,2)	2,25 (57,2)	1,95(49,6)	0,75(19,1)

Rurka T OD (mm)	Podstawowe Zamawianie Numer	Wymiar, mm (cale)						Otwór w panelu Size cale (mm)	Maks. panel Grubość cale (mm)
Rurka T OD (mm)	Podstawowe Zamawianie Numer	L	C	E	D	F	G	Otwór w panelu Size cale (mm)	Maks. panel Grubość cale (mm)
3	-BU-MT3	51,3(2,02)	12,9(0,51)	2,4 (0,09)	12,0(0,47)	14,0(0,55)	14,0(0,55)	8,3 (0,33)	12,7(0,50)
4	-BU-MT4	53,6(2,11)	13,7(0,54)	2,4 (0,09)	12,0(0,47)	14,0(0,55)	14,0(0,55)	9,9(0,39)	12,7(0,50)
6	-BU-MT6	57,7(2,27)	15,3(0,60)	4,8(0,19)	14,0(0,55)	16,0(0,63)	16,0(0,63)	11,5(0,45)	10,2 (0,40)
8	-BU-MT8	61,0(2,40)	16,2 (0,64)	6,4 (0,25)	16,0(0,63)	18,0(0,71)	18,0(0,71)	13,1(0,52)	11,2 (0,44)
10	-BU-MT10	63,7(2,51)	17,2(0,68)	7,9(0,31)	19,0(0,75)	22,0(0,87)	22,0(0,87)	16,3(0,64)	11,2 (0,44)
12	-BU-MT12	71,0(2,80)	22,8(0,90)	9,5(0,37)	22,0(0,87)	24,0(0,94)	24,0(0,94)	19,5(0,77)	12,7(0,50)
14	-BU-MT14	72,5(2,85)	24,4(0,96)	11,1 (0,44)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,5(0,89)	12,7(0,50)
15	-BU-MT15	72,5(2,85)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,8(0,90)	12,7(0,50)
16	-BU-MT16	72,5(2,85)	24,4(0,96)	12,7(0,50)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,8(0,90)	12,7(0,50)
18	-BU-MT18	78,9(3,11)	24,4(0,96)	15,1(0,59)	30,0(1,18)	30,0(1,18)	30,0(1,18)	26,0(1,02)	16,8(0,66)
20	-BU-MT20	84,5(3,33)	26,0(1,02)	15,9(0,63)	32,0(1,26)	35,0(1,38)	350(1,38)	29,0(1,14)	19,0(0,75)
25	-BU-MT25	96,0(3,78)	31,3(1,23)	21,8(0,86)	38,0(1,50)	41,0(1,61)	41,0(1,61)	34,0(1,34)	19,0(0,75)
30	-BU-MT30	124,0(4,88)	39,6(1,56)	26,2(1,03)	50,0(1,97)	50,0(1,97)	50,0(1,97)	40,5(1,59)	19,0(0,75)
32	-BU-MT32	128,0(5,04)	42,0(1,65)	28,6(1,13)	50,0(1,97)	50,0(1,97)	50,0(1,97)	42,5(1,67)	19,0(0,75)
38	-BU-MT38	145,0(5,71)	49,4(1,94)	33,7(1,33)	60,0(2,36)	60,0(2,36)	60,0(2,36)	50,5(1,99)	19,0(0,75)
