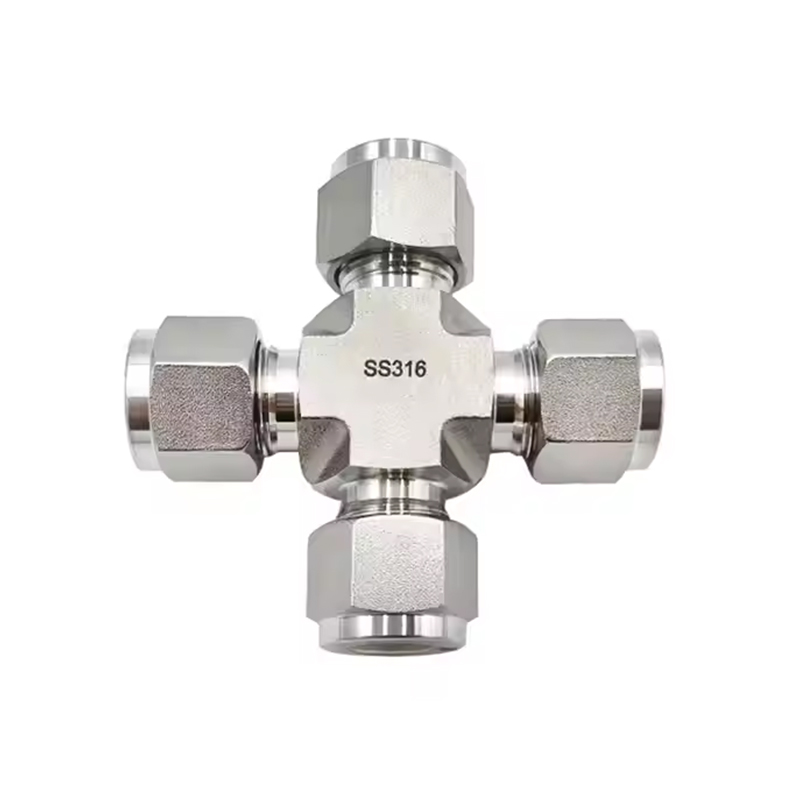

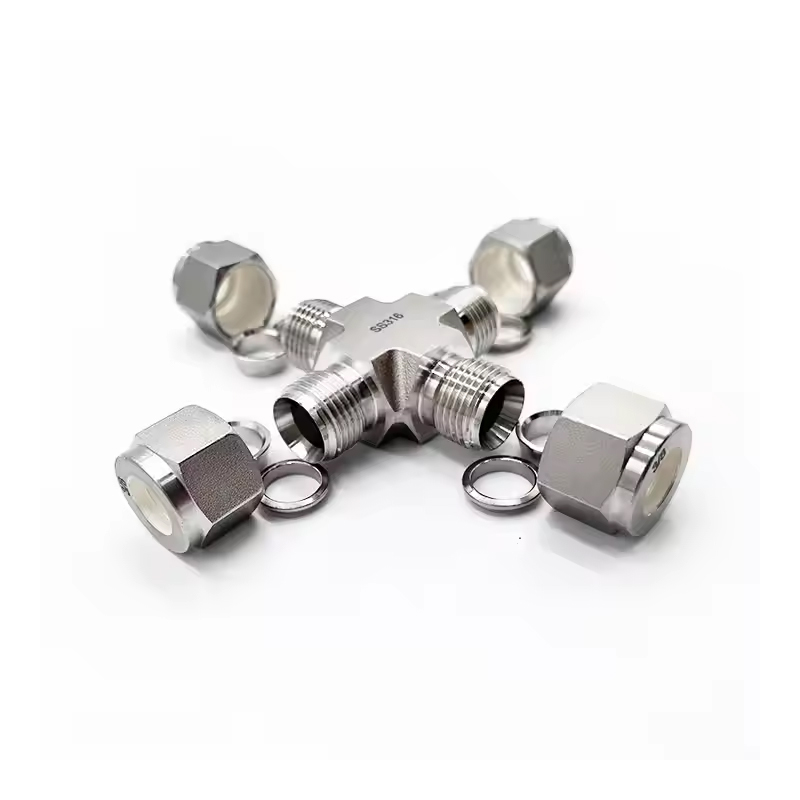

Złączki zaciskowe ze stali nierdzewnej ze złączem krzyżowym

Złączka zaciskowa ze stali nierdzewnej ze złączem krzyżowym to wysokowydajna złączka rurowa wyprodukowana przy użyciu precyzyjnej technologii kucia. Jest przeznaczony do wymagających systemów rurociągów do cieczy przemysłowych, gazu, mediów chemicznych i innych. Ta złączka rurowa ma doskonałe właściwości uszczelniające i odporność na wysokie ciśnienie, odpowiednia do różnych trudnych warunków pracy. Jest wytwarzany w technologii kucia, która może skutecznie zwiększyć wytrzymałość, twardość i trwałość łączników rurowych. W porównaniu z procesem odlewania, wewnętrzna struktura kutych łączników rurowych jest gęstsza i może lepiej wytrzymać wpływ czynników zewnętrznych, takich jak wstrząsy mechaniczne, wibracje, zmęczenie itp. Krzyżowa konstrukcja łączników rurowych umożliwia utworzenie wielu punktów połączeń w systemie rurociągów. Łącznik rurowy w kształcie krzyża umożliwia dystrybucję płynu w wielu kierunkach, upraszcza układ rurociągu, zmniejsza liczbę łączników rurowych, oszczędzając w ten sposób miejsce i redukując koszty.

Skontaktuj się z nami

PRZEDV: Złączki męskie z podwójnymi tulejami ze stali nierdzewnej DALEJ: Brak następnego artykułu

Opisz
Parametr

Opisz

Technika: Kute

Typ: krzyż

Miejsce pochodzenia: Jiangsu, Chiny (kontynent)

Nazwa marki: SAM-LOK

Podłączenie: podwójna tulejka

Kod głowy: Sześciokąt

Rozmiar OD: 1/16''-1'', 3mm-25mm

Ciśnienie robocze: do 6000 psi

Medium: woda, olej, gaz, kwas, zasada i tak dalej

Specjalna obróbka: obróbka twardości okuć

Leczenie orzechami: posadzone srebrem

Obróbka rur: całkowicie wyżarzana

Wewnętrzny stożek: obróbka polerowania lustrzanego

Temperatura pracy: od -20 do 200 stopni celsjusza

Parametr

Rurka T OD (w.)	Podstawowe zamawianie Numer	Wymiar, cale (mm)
Rurka T OD (w.)	Podstawowe zamawianie Numer	L	C	D	F	E
1/8	-UC-FT2	0,88(22,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
3/16	-UC-FT3	0,96(24,4)	0,54(13,7)	0,50(12,7)	0,44(11,1)	0,12(3,0)
1/4	-UC-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
5/16	-UC-FT5	1,17(29,7)	0,64(16,2)	0,63(15,9)	0,63(15,9)	0,25(6,4)
3/8	-UC-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(159)	0,28(7,1)
1/2	-UC-FT8	1,42(36,1)	0,90(22,9)	0,69(17,5)	0,81(20,6)	0,41(10,4)
5/8	-UCFT10	1,43(36,3)	0,96(24,4)	1,00(25,4)	1,06(27,0)	0,50(12,7)
3/4	-UCFT12	1,57(39,9)	0,96(24,4)	1,13(28,6)	1,06(27,0)	0,62(15,7)
7/8	-UCFT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UC-FT16	1,93(49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)

Rurka T 0.D. (mm)	Podstawowe Zamawianie Numer	Wymiar, mm (cale)
Rurka T 0.D. (mm)	Podstawowe Zamawianie Numer	L	C	D	F	E
3	-UC-MT3	22,3(0,88)	12,9(0,51)	12,0(0,47)	9,5(0,37)	2,4 (0,09)
4	-UC-MT4	25,4(1,00)	13,7(0,54)	12,0(0,47)	12,7(0,50)	2,4 (0,09)
6	-UC-MT6	27,0(1,06)	15,3(0,60)	14,0(0,55)	12,7(0,50)	4,8(0,19)
8	-UC-MT8	29,9(1,18)	16,2 (0,64)	16,0(0,63)	15,9(0,63)	6,4 (0,25)
10	-UC-MT10	33,5(1,32)	17,2(0,68)	19,0(0,75)	20,6(0,81)	7,9(0,31)
12	-UC-MT12	36,0(1,42)	22,8(0,90)	22,0(0,87)	20,6(0,81)	9,5(0,37)
16	-UC-MT16	3Z0(1,46)	24,4(0,96)	25,0(098)	23,8(0,94)	12,7(0,50)
18	-UC-MT18	38,3(1,51)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-UC-MT20	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	15,9(0,63)
22	-UC-MT22	44,7(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	18,3(0,72)
25	-UC-MT25	49,2(1,94)	31,3(1,23)	38,0(1,50)	34,9(1,37)	21,8(0,86)
