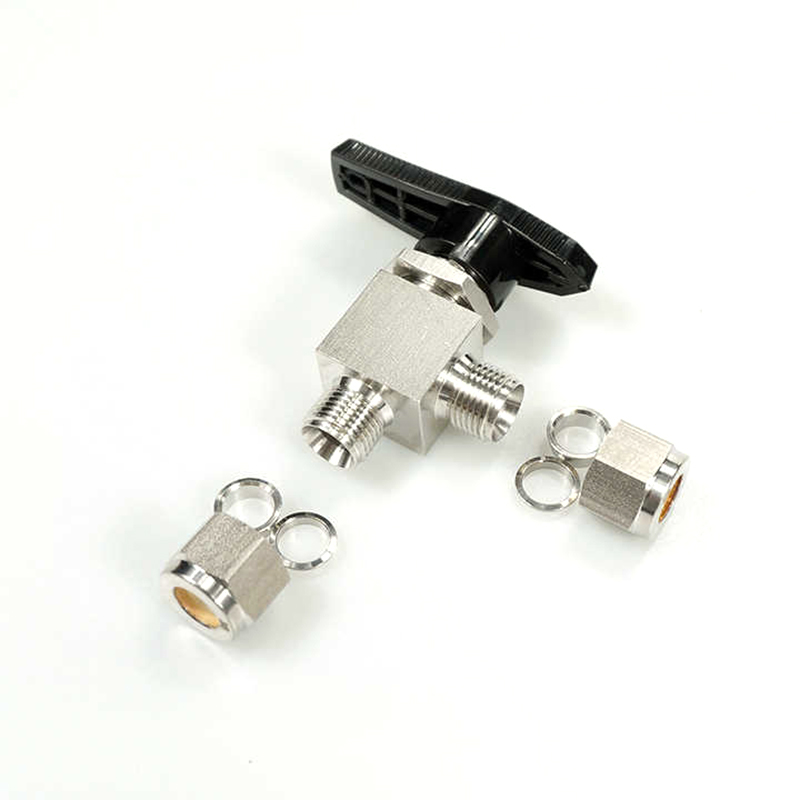

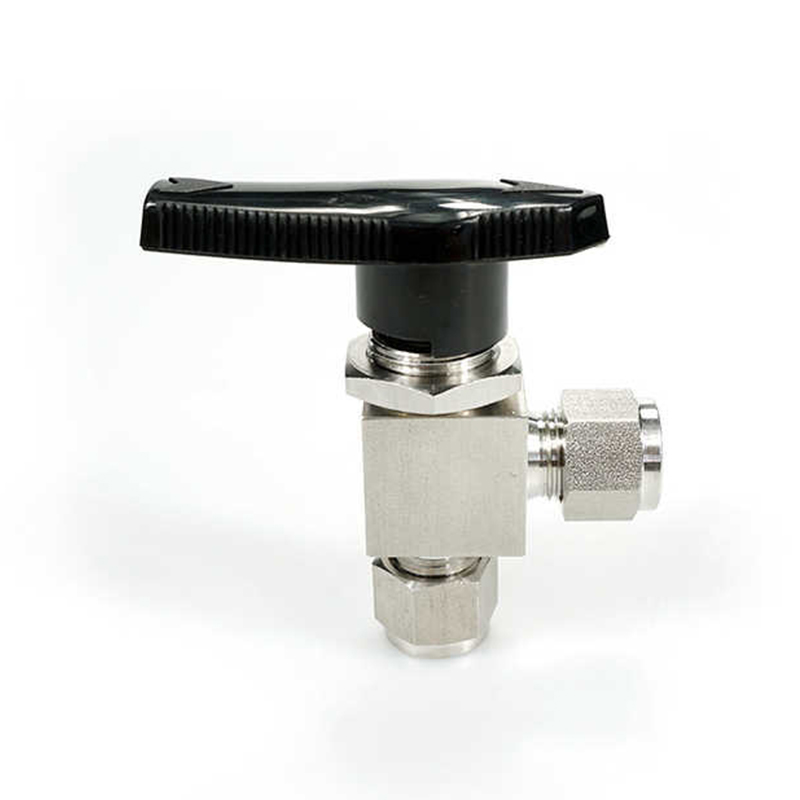

Zawór kulowy z podwójną tulejką ze stali nierdzewnej, kątowy 90 stopni

Zawór kulowy z podwójną tulejką ze stali nierdzewnej o kącie 90 stopni został zaprojektowany tak, aby wytrzymać maksymalne ciśnienie robocze 3000 psig (207 barów), zapewniając stabilną pracę w środowiskach o bardzo wysokim ciśnieniu. Konstrukcja ta jest szczególnie odpowiednia dla rurociągów wysokociśnieniowych, systemów przesyłu cieczy i kontroli gazu. Może utrzymać stabilną kontrolę przepływu w obliczu wahań ciśnienia w systemie bez wycieków i awarii. Unikalna konstrukcja tego zaworu kulowego z górnym wlotem umożliwia kontrolę i naprawę zaworu bez demontażu systemu. Dzięki tej innowacyjnej konstrukcji użytkownicy mogą konserwować zawór bez przerywania procesu produkcyjnego, co znacznie skraca przestoje sprzętu. W rurociągach naftowych i gazowych zawór może skutecznie kontrolować przepływ płynów i zapewniać bezpieczną pracę wysokociśnieniowych systemów przesyłowych ropy i gazu; zawór kulowy ma konstrukcję martwej strefy, aby zapewnić czystość płynu podczas przesyłu i nadaje się do zastosowań takich jak sterylność, produkcja farmaceutyczna i precyzyjna kontrola.

Skontaktuj się z nami

POPRZEDNI: Trójdrożny zawór kulowy z podwójną tulejką ze stali nierdzewnej NASTĘPNY: Brak następnego artykułu

Opisz
Parametr

Opisz

●Ciśnienie robocze do: 3000 psig (207 barów)
●Temperatura robocza: -65°F do 300°F (-54°C do 148°C)
●Rozmiar od 1/16 cala. do 3/4 cala. lub od 3 mm do 18 mm
●Zawory są proste, trójdrogowe i kątowe
● Jednoczęściowy korpus zaworu i jednoczęściowy wał kulowy
● Brak martwych stref, takich jak obszar pomiędzy kulą a komorą zaworu
●Konstrukcję górnego wejścia można sprawdzić i naprawić online po usunięciu systemu

Parametr

Podstawowe zamawianie Numer	Połączenie Typ i rozmiar	Otwór cale (mm)	Cv		Wymiar, w. (mm)
			Prosto	Kąt	A	C	D	E	F	H
-OIB-MT3-2	Rurka 3 mm	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	Rurka 6 mm	0.19 (4,8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-MT6-5-3W
-OIB-MT8-5	Rurka 8 mm	0.19 (4,8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19,8)
-OIB-MT8-5-3W
-OIB-MT10-7	Rurka 10mm	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-MT10-7-3W
-OIB-MT12-10	Rurka 12mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	Rurka 14mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	Rurka 18mm	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	Rurka 1/8".	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	Rurka 1/4".	0.19 (4,8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	Rurka 3/8 cala	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	Rurka 1/2".	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	Rurka 3/4”.	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W
