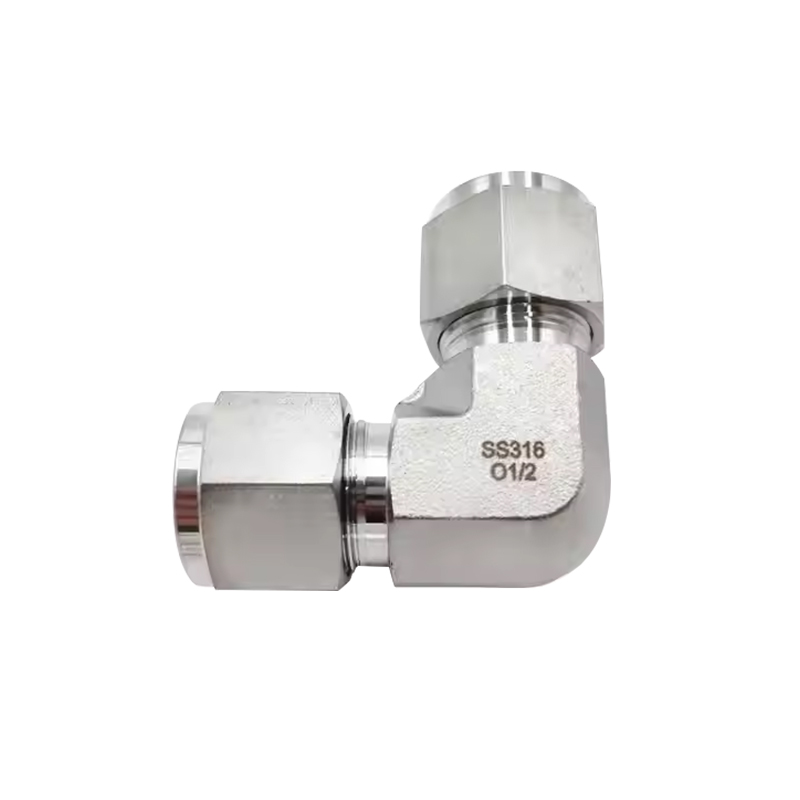

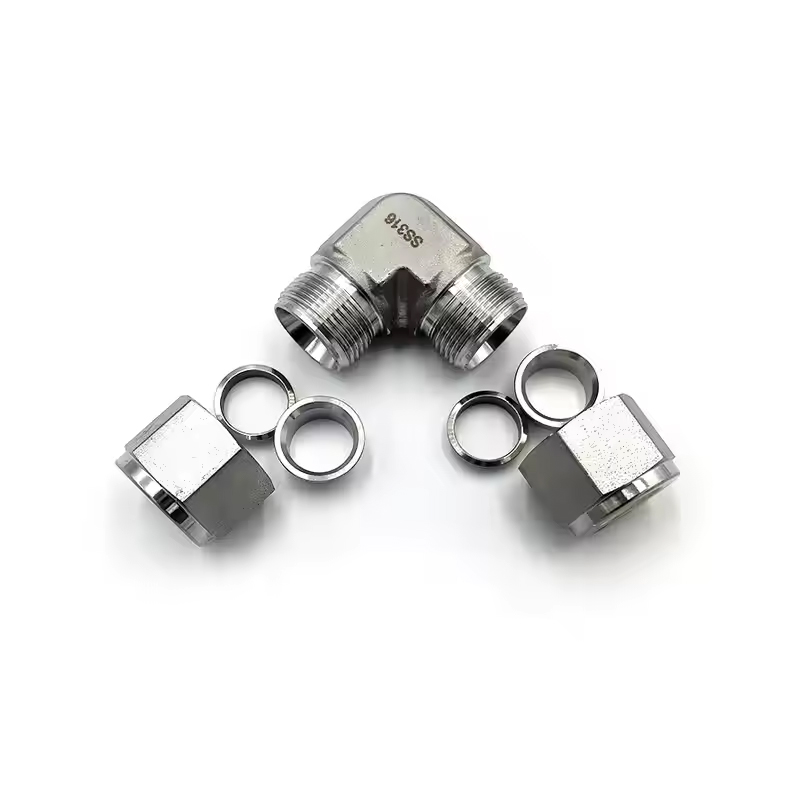

Złączki zaciskowe kolankowe ze stali nierdzewnej

Złączki zaciskowe ze stali nierdzewnej z kolankiem to kolano 90 stopni używane do łączenia dwóch rur pod kątem prostym, zapewniając płynne i szczelne połączenie. Ta konfiguracja jest odpowiednia do zastosowań, w których ograniczenia przestrzenne lub specyficzne układy rur wymagają zmiany kierunku systemu rur. Kształtka ta zaprojektowana jest jako kolano o stałej średnicy, co oznacza, że łączy dwie rury o tej samej średnicy, zapewniając stały i niezakłócony przepływ w instalacji. Konstrukcja kolanka o stałej średnicy jest szczególnie przydatna podczas łączenia dwóch odcinków rury o tym samym rozmiarze, umożliwiając utrzymanie stałej dynamiki przepływu i zmniejszenie turbulencji, które z czasem mogą powodować nieefektywność lub zużycie. Ma sześciokątny kształt, co ułatwia jego montaż i dokręcenie. Sześciokątny kształt zapewnia pewny chwyt narzędzi i umożliwia łatwy montaż lub demontaż złączki z systemu rurowego bez poślizgu i trudności. Łeb sześciokątny zapewnia również, że złącze może wytrzymać wyższe momenty obrotowe bez uszkodzeń, pomagając w ten sposób poprawić ogólną trwałość i niezawodność systemu.

Skontaktuj się z nami

POPRZEDNI: Złączki rurowe zaciskowe ze stali nierdzewnej NASTĘPNY: Brak następnego artykułu

Opisz
Parametr

Opisz

Materiał: stal nierdzewna

Technika: Kute

Typ: łokieć

Miejsce pochodzenia: Jiangsu, Chiny (kontynent)

Numer modelu: Równe kolanko

Nazwa marki: SAM-LOK

Połączenie: podwójne okucia

Kształt: równy

Kod głowy: Sześciokąt

materiał: 304, 316, 304L, 316L itp

Usługa OEM: dostępna

konstrukcja: kolano 90 stopni

Parametr

Rurka T OD (w.)	Podstawowe Zamawianie Numer	Wymiar, cale (m m)
Rurka T OD (w.)	Podstawowe Zamawianie Numer	L	C	D	F	E
1/16	-UE-FT1	0,70(17,8)	0,34(8,6)	0,31(7,9)	0,37(9,5)	0,05(1,3)
1/8	-UE-FT2	0,88(22,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
3/16	-UE-FT3	1,00(25,4)	0,54(13,7)	0,50(12,7)	0,50(12,7)	0,12(3,0)
1/4	-UE-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
5/16	-UE-FT5	1,13(28,7)	0,64(16,3)	0,63(15,9)	0,56(14,3)	0,25(6,4)
3/8	-UE-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-UE-FT8	1,42(36,1)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-UE-FT10	1,50(38,1)	0,96(24,4)	1,00(25,4)	0,94(23,8)	0,5(12,7)
3/4	-UE-FT12	1,57(39,9)	0,96(24,4)	1,13(28,6)	1,06(27,0)	0,62(15,7)
7/8	-UE-FT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UE-FT16	1,93(49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)
8.11	-UE-FT18	2,17(55,1)	1,23(31,2)	1,63(41,3)	1,69(42,9)	0,97(24,6)
11/4	-UE-FT20	2,62(66,5)	1,62(41,1)	1,87(47,6)	1,69(42,9)	1,09(27,7)
11/2	-UE-FT24	3,07(78,0)	1,97(50,0)	2,25 (57,2)	2,00(50,8)	1,34(34,0)

Rurka T OD (mm)	Podstawowe zamawianie Numer	Wymiar, mm (cale)
Rurka T OD (mm)	Podstawowe zamawianie Numer	L	C	D	F	E
3	-UE-MT3	22,3(0,88)	12,9(0,51)	12,0(0,47)	9,5(0,37)	2,4 (0,09)
4	-UE-MT4	25,4(1,00)	13,7(0,54)	12,0(0,47)	12,7(0,50)	2,4 (0,09)
6	-UE-MT6	27,0(1,06)	15,3(0,60)	14,0(0,55)	12,7(0,50)	4,8(0,19)
8	-UE-MT8	28,8(1,13)	16,2 (0,64)	16,0(0,63)	14,3(0,56)	6,4 (0,25)
10	-UE-MT10	31,5(1,24)	17,2(0,68)	19,0(0,75)	17,5(0,69)	7,9(0,31)
12	-UE-MT12	36,0(1,42)	22,8(0,90)	22,0(0,87)	20,6(0,81)	9,5(0,37)
14	-UE-MT14	38,0(1,50)	24,4(096)	25,0(0,98)	23,8(0,94)	11,0(0,43)
15	-UE-MT15	38,8(1,53)	24,4(096)	25,0(0,98)	23,8(0,94)	11,9(0,47)
16	-UE-MT16	38,0(1,50)	24,4(096)	25,0(0,98)	23,8(0,94)	12,7(0,50)
18	-UE-MT18	39,8(1,57)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-UE-MT20	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	15,9(0,63)
22	-UE-MT22	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	18,3(0,72)
25	-UE-MT25	49,1(1,93)	31,3(1,23)	38,0(1,5)	34,9(1,37)	21,8(086)
28	-UE-MT28	64,0(2,52)	36,6(1,44)	46,0(1,81)	42,9(1,69)	21,8(086)
30	-UE-MT30	69,9(275)	39,6(1,56)	50,0(1,97)	42,9(1,69)	26,2(1,03)
32	-UE-MT32	72,3(2,85)	42,0(1,65)	50,0(1,97)	42,9(1,69)	28,6(1,13)
38	-UE-MT38	84,0(3,31)	49,4(1,94)	60,0(2,36)	50,8(2,00)	33,7(1,33)
