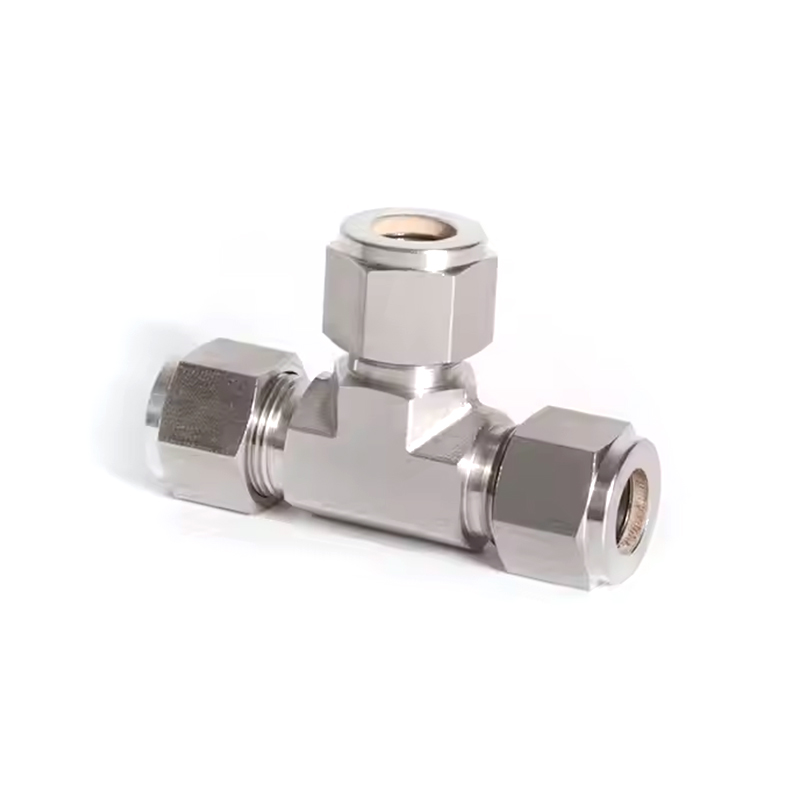

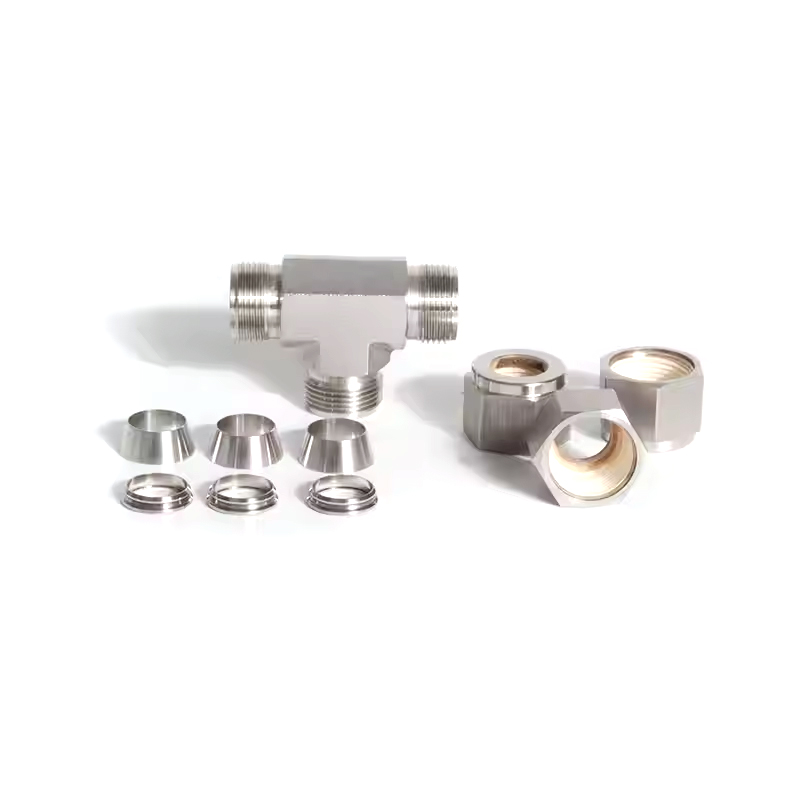

Złączki rurowe zaciskowe ze stali nierdzewnej

Złączki do rur zaciskowych ze stali nierdzewnej łączą trzy rury w jednym złączu, umożliwiając przekierowanie przepływu płynu lub gazu. Trójniki są niezbędne w wielu instalacjach, takich jak wodociągi, reaktory chemiczne i rurociągi przesyłowe gazu ziemnego, gdzie konieczne jest rozdzielenie przepływu lub utworzenie połączeń w wielu kierunkach. Konstrukcja w kształcie trójnika zapewnia zrównoważony przepływ płynu i zachowanie integralności systemu pod ciśnieniem. To złącze ma średnicę zewnętrzną (OD) w zakresie od 1/16” do 1” (3 mm do 25 mm), co pozwala na wszechstronne zastosowanie i nadaje się do małych i dużych systemów. Szeroka gama rozmiarów jest kompatybilna z różnymi średnicami rur, dzięki czemu złączkę można bezproblemowo zintegrować z różnymi systemami dostarczania cieczy lub gazu. Został zaprojektowany do pracy z ciśnieniami roboczymi do 6000 psi. Nawet pod dużym ciśnieniem złączka może zachować swoją integralność i szczelność, zapewniając bezpieczną i wydajną pracę. Wysokie ciśnienie pozwala również na stosowanie go w układach hydraulicznych i systemach czyszczenia pod wysokim ciśnieniem.

Skontaktuj się z nami

POPRZEDNI: Złączki zaciskowe ze stali nierdzewnej ze złączem krzyżowym NASTĘPNY: Brak następnego artykułu

Opisz
Parametr

Opisz

Technika: Kute

Typ: Unia

Miejsce pochodzenia: Jiangsu, Chiny (kontynent)

Numer modelu: złącze Union Fitting

Nazwa marki: SAM-LOK

Podłączenie: podwójna tulejka

Kształt: koszulka

Kod głowy: Sześciokąt

Rozmiar OD: 1/16''-1'', 3mm-25mm

Ciśnienie robocze: do 6000 psi

Medium: woda, olej, gaz, kwas, zasada i tak dalej

Specjalna obróbka: obróbka twardości okuć

Leczenie orzechami: posadzone srebrem

Obróbka rur: całkowicie wyżarzana

Wewnętrzny stożek: obróbka polerowania lustrzanego

Temperatura pracy: od -20 do 200 stopni celsjusza

Parametr

Rurka T OD (w.)	Podstawowy Zamawianie Numer	Wymiar, w. (mm)
Rurka T OD (w.)	Podstawowy Zamawianie Numer	L	C	D	F	E
1/16	UT-FT1	0,70(17,8)	0,34(8,6)	0,31(7,9)	0,37(9,5)	0,05(1,3)
1/8	-UT-FT2	0,96(24,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
3/16	-UT-FT3	0,96(24,4)	0,54(13,7)	0,50(12,7)	0,44(11,1)	0,12(3,0)
1/4	-UT-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
5/16	-UT-FT5	1,17(29,7)	0,64(16,2)	0,63(15,9)	0,63(15,9)	0,25(6,4)
3/8	-UT-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-UT-FT8	1,42(36,1)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-UT-FT10	1,53(38,9)	0,96(24,4)	1,00(25,4)	1,00(25,4)	0,50(12,7)
3/4	-UT-FT12	1,57(39,9)	0,96(24,4)	1,13(28,6)	1,06(27,0)	0,62(15,7)
7/8	-UT-FT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UT-FT16	1,93(49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)
8.11	-UT-FT18	2,17(55,1)	1,23(31,2)	1,81(46,0)	1,69(42,9)	0,97(24,6)
11/4	-UT-FT20	2,62(66,5)	1,62(41,1)	1,87(47,6)	1,69(42,9)	1,09(27,7)
11/2	-UT-FT24	3,07(78,0)	1,97(50,0)	2,25 (57,2)	2,00(50,8)	1,34(34,0)

Rurka T OD (mm)	Podstawowy Zamawianie Numer	Wymiar, mm (cale)
Rurka T OD (mm)	Podstawowy Zamawianie Numer	L	C	D	F	E
2	-UT-MT2	22,3(0,88)	12,9(0,51)	12,0(0,47)	9,5(0,37)	1,7 (0,07)
3	-UT-MT3	22,3(088)	12,9(0,51)	12,0(0,47)	9,5(0,37)	2,4 (0,09)
4	-UT-MT4	25,4(1,00)	13,7(0,54)	12,0(0,47)	12,7(0,50)	2,4 (0,09)
6	-UT-MT6	27,0(1,06)	15,3(0,60)	14,0(0,55)	12,7(0,50)	4,8(0,19)
8	-UT-MT8	29,9(1,18)	16,2 (0,64)	16,0(0,63)	15,9(0,63)	6,4 (0,25)
10	-UT-MT10	31,5(1,24)	17,2(0,68)	19,0(0,75)	17,5(0,69)	7,9(0,31)
12	-UT-MT12	36,0(1,42)	22,8(0,90)	22,0(0,87)	20,6(0,81)	9,5(0,37)
14	-UT-MT14	38,8(1,53)	24,4(096)	25,0(098)	25,4(1,00)	11,1 (0,44)
15	-UT-MT15	38,8(1,53)	24,4(096)	25,0(0,98)	25,4(1,00)	11,9(0,47)
16	-UT-MT16	38,8(1,53)	24,4(096)	25,0(098)	25,4(1,00)	12,7(0,50)
18	-UT-MT18	38,8(1,53)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-UT-MT20	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	15,9(0,63)
22	-UT-MT22	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	18,3(0,72)
25	-UT-MT25	49,1(1,93)	31,3(1,23)	38,0(1,50)	34,9(1,37)	21,8(0,86)
28	-UT-MT28	64,0(2,52)	36,6(1,44)	46,0(1,81)	42,9(1,69)	21,8(086)
30	-UT-MT30	69,9(2,75)	39,6(1,56)	50,0(1,97)	42,9(1,69)	26,2(1,03)
32	-UT-MT32	72,3(2,85)	42,0(1,65)	50,0(1,97)	42,9(1,69)	28,6(1,13)
38	-UT-MT38	84,0(3,31)	49,4(1,94)	60,0(2,36)	50,8(2,00)	33,7(1,33)
